中间继电器接线口诀,四脚继电器接线口诀

网上有很多关于中间继电器接线口诀,四脚继电器接线口诀的知识,也有很多人为大家解答关于继电器接线口诀的问题,今天搜了网为大家整理了关于这方面的知识,让我们一起来看下吧!

本文目录一览:

1、继电器接线口诀

2、4脚继电器接线接法?

继电器接线口诀

小筱升级会员,所以群也升级了总群再次放出来接待群友哈哈

电力人交流群 548744559章底部找小筱

0.65和0.8的系数来自实用电工速算口诀

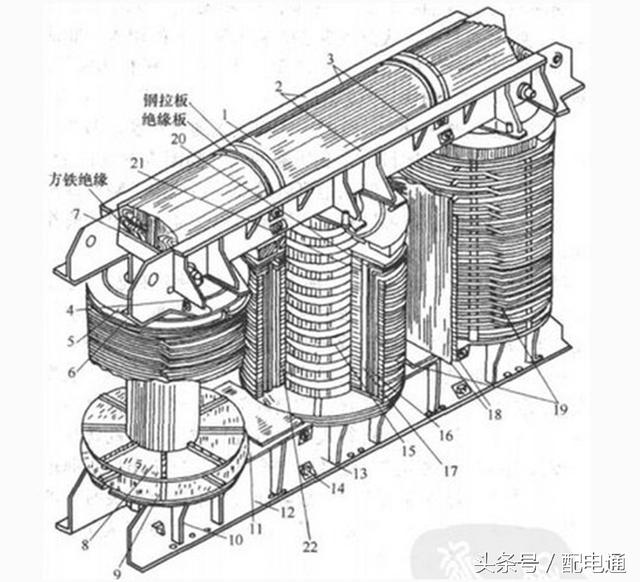

已知变压器容量,求其各电压等级侧额定电流

口诀 a :

容量除以电压值,其商乘六除以十。

说明:适用于任何电压等级。

将以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀:

容量系数相乘求。

已知变压器容量,速算其一、二次保护熔断体(俗称保险丝)的电流值。

口诀 b :

配变高压熔断体,容量电压相比求。

配变低压熔断体,容量乘9除以5。

说明:

正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时,熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。

已知三相电动机容量,求其额定电流

口诀(c):容量除以千伏数,商乘系数点七六。

说明:

(1)口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数”显然不相同,不相同的商数去乘相同的系数0.76,所得的电流值也不相同。若把以上口诀叫做通用口诀,则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时,容量千瓦与电流安培关系直接倍数化,省去了容量除以千伏数,商数再乘系数0.76。

三相二百二电机,千瓦三点五安培。

常用三百八电机,一个千瓦两安培。

低压六百六电机,千瓦一点二安培。

高压三千伏电机,四个千瓦一安培。

高压六千伏电机,八个千瓦一安培。

(2)口诀c 使用时,容量单位为kW,电压单位为kV,电流单位为A,此点一定要注意。

(3)口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85,效率不0.9,此两个数值比较适用于几十千瓦以上的电动机,对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

(4)运用口诀计算技巧。

用口诀计算常用380V电动机额定电流时,先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量(kW)数。若遇容量较大的6kV电动机,容量kW数又恰是6kV数的倍数,则容量除以千伏数,商数乘以0.76系数。

(5)误差。

由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得,这样计算不同功率因数、效率的电动机额定电流就存在误差。

由口诀c 推导出的5个专用口诀,容量(kW)与电流(A)的倍数,则是各电压等级(kV)数除去0.76系数的商。专用口诀简便易心算,但应注意其误差会增大。一般千瓦数较大的,算得的电流比铭牌上的略大些;而千瓦数较小的,算得的电流则比铭牌上的略小些。对此,在计算电流时,当电流达十多安或几十安时,则不必算到小数点以后。可以四舍而五不入,只取整数,这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。

测知电流求容量

测知无铭牌电动机的空载电流,估算其额定容量

口诀:

无牌电机的容量,测得空载电流值,

乘十除以八求算,近靠等级千瓦数。

说明:口诀是对无铭牌的三相异步电动机,不知其容量千瓦数是多少,可按通过测量电动机空载电流值,估算电动机容量千瓦数的方法。

测知电力变压器二次侧电流,求算其所载负荷容量

口诀:

已知配变二次压,测得电流求千瓦。

电压等级四百伏,一安零点六千瓦。

电压等级三千伏,一安四点五千瓦。

电压等级六千伏,一安整数九千瓦。

电压等级十千伏,一安一十五千瓦。

电压等级三万五,一安五十五千瓦。

说明:

(1)电工在日常工作中,常会遇到上级部门,管理人员等问及电力变压器运行情况,负荷是多少?电工本人也常常需知道变压器的负荷是多少。负荷电流易得知,直接看配电装置上设置的电流表,或用相应的钳型电流表测知,可负荷功率是多少,不能直接看到和测知。这就需靠本口诀求算,否则用常规公式来计算,既复杂又费时间。

(2)“电压等级四百伏,一发零点六千瓦。”当测知电力变压器二次侧(电压等级400V)负荷电流后,安培数值乘以系数0.6便得到负荷功率千瓦数。

测知白炽灯照明线路电流,求算其负荷容量

照明电压二百二,一安二百二十瓦。

说明:工矿企业的照明,多采用220V的白炽灯。照明供电线路指从配电盘向各个照明配电箱的线路,照明供电干线一般为三相四线,负荷为4kW以下时可用单相。

照明配电线路指从照明配电箱接至照明器或插座等照明设施的线路。

不论供电还是配电线路,只要用钳型电流表测得某相线电流值,然后乘以220系数,积数就是该相线所载负荷容量。

测电流求容量数,可帮助电工迅速调整照明干线三相负荷容量不平衡问题,可帮助电工分析配电箱内保护熔体经常熔断的原因,配电导线发热的原因等等。

测知无铭牌380V单相焊接变压器的空载电流,求算基额定容量

口诀:

三百八焊机容量,空载电流乘以五。

单相交流焊接变压器实际上是一种特殊用途的降压变压器,与普通变压器相比,其基本工作原理大致相同。为满足焊接工艺的要求,焊接变压器在短路状态下工作,要求在焊接时具有一定的引弧电压。当焊接电流增大时,输出电压急剧下降,当电压降到零时(即二次侧短路),二次侧电流也不致过大等等,即焊接变压器具有陡降的外特性,焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。空载时,由于无焊接电流通过,电抗线圈不产生压降,此时空载电压等于二次电压,也就是说焊接变压器空载时与普通变压器空载时相同。变压器的空载电流一般约为额定电流的6%~8%(国家规定空载电流不应大于额定电流的10%)。这就是口诀和公式的理论依据。

中间继电器接线口诀,四脚继电器接线口诀

已知380V三相电动机容量,求其过载保护热继电器元件额定电流和整定电流

口诀:

电机过载的保护,热继电器热元件;

号流容量两倍半,两倍千瓦数整定。

说明:

(1)容易过负荷的电动机,由于起动或自起动条件严重而可能起动失败,或需要限制起动时间的,应装设过载保护。长时间运行无人监视的电动机或3kW及以上的电动机,也宜装设过载保护。过载保护装置一般采用热继电器或断路器的延时过电流脱扣器。目前我国生产的热继电器适用于轻载起动,长时期工作或间断长期工作的电动机过载保护。

(2)热继电器过载保护装置,结构原理均很简单,可选调热元件却很微妙,若等级选大了就得调至低限,常造成电动机偷停,影响生产,增加了维修工作。若等级选小了,只能向高限调,往往电动机过载时不动作,甚至烧毁电机。

(3)确算选380V三相电动机的过载保护热继电器,尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。热元件整定电流按“两倍千瓦数整定”;热 元件额定电流按“号流容量两倍半”算选;热 继电器的型号规格,即其额定电流值应大于等于热元件额定电流值。

中间继电器接线口诀,四脚继电器接线口诀

已知380V三相电动机容量,求其远控交流接触器额定电流等级

口诀:

远控电机接触器,两倍容量靠等级;

步繁起动正反转,靠级基础升一级。

说明:

(1)目前常用的交流接触器有CJ10、CJ12、CJ20等系列,较适合于一般三相电动机的起动的控制。

中间继电器接线口诀,四脚继电器接线口诀

已知小型380V三相笼型电动机容量,求其供电设备最小容量、负荷开关、保护熔体电流值

口诀:

直接起动电动机,容量不超十千瓦;

六倍千瓦选开关,五倍千瓦配熔体。

供电设备千伏安,需大三倍千瓦数。

说明:

(1)口诀所述的直接起动的电动机,是小型380V鼠笼型三相电动机,电动机起动电流很大,一般是额定电流的4~7倍。用负荷开关直接起动的电动机容量最大不应超过10kW,一般以4.5kW以下为宜,且开启式负荷开关(胶盖瓷底隔离开关)一般用于5.5kW及以下的小容量电动机作不频繁的直接起动;封闭式负荷开关(铁壳开关)一般用于10kW以下的电动机作不频繁的直接起动。两者均需有熔体作短路保护,还有电动机功率不大于供电变压器容量的30%。总之,切记电动机用负荷开关直接起动是有条件的!

(2)负荷开关均由简易隔离开关闸刀和熔断器或熔体组成。为了避免电动机起动时的大电流,负荷开关的容量,即额定电流(A);作短路保护的熔体额定电流(A),分别按“六倍千瓦选 开关,五倍千瓦配熔件”算选,由于铁壳开关、胶盖瓷底隔离开关均按一定规格制造,用口诀算出的电流值,还需靠近开关规格。同样算选熔体,应按产品规格选用。

中间继电器接线口诀,四脚继电器接线口诀

已知笼型电动机容量,算求星-三角起动器(QX3、QX4系列)的动作时间和热元件整定电流

口诀:

电机起动星三角,起动时间好整定;

容量开方乘以二,积数加四单位秒。

电机起动星三角,过载保护热元件;

整定电流相电流,容量乘八除以七。

说明:

(1)QX3、QX4系列为自动星形-三角形起动器,由三只交流接触器、一只三相热继电器和一只时间继电器组成,外配一只起动按钮和一只停止按钮。起动器在使用前,应对时间继电器和热继电器进行适当的调整,这两项工作均在起动器安装现场进行。电工大多数只知电动机的容量,而不知电动机正常起动时间、电动机额定电流。时间继电器的动作时间就是电动机的起动时间(从起动到转速达到额定值的时间),此时间数值可用口诀来算。

(2)时间继电器调整时,暂不接入电动机进行操作,试验时间继电器的动作时间是否能与所控制的电动机的起动时间一致。如果不一致,就应再微调时间继电器的动作时间,再进行试验。但两次试验的间隔至少要在90s以上,以保证双金属时间继电器自动复位。

(3)热 继电器的调整,由于QX系列起动器的热电器中的热元件串联在电动机相电流电路中,而电动机在运行时是接成三角形的,则电动机运行时的相电流是线电流(即额定电流)的1/√3倍。所以,热继电器热元件的整定电流值应用口诀中“容量乘八除以七”计算。根据计算所得值,将热继电器的整定电流旋钮调整到相应的刻度-中线刻度左右。如果计算所得值不在热继电器热元件额定电流调节范围,即大于或小于调节机构之刻度标注高限或低限数值,则需更换适当的热继电器,或选择适当的热元件。

中间继电器接线口诀,四脚继电器接线口诀

已知笼型电动机容量,求算控制其的断路器脱扣器整定电流

口诀:

断路器的脱扣器,整定电流容量倍;

瞬时一般是二十,较小电机二十四;

延时脱扣三倍半,热脱扣器整两倍。

说明:(1)自动断路器常用在对鼠笼型电动机供电的线路上作不经常操作的断路器。如果操作频繁,可加串一只接触器来操作。断路器利用其中的电磁脱扣器(瞬时)作短路保护,利用其中的热脱扣器(或延时脱扣器)作过载保护。断路器的脱扣器整定电流值计算是电工常遇到的问题,口诀给出了整定电流值和所控制的笼型电动机容量千瓦数之间的倍数关系。

(2)“延时脱扣三倍半,热脱扣器整两倍”说的是作为过载保护的自动断路器,其延时脱扣器的电流整定值可按所控制电动机额定电流的1.7倍选择,即3.5倍千瓦数选择。热脱扣器电流整定值,应等于或略大于电动机的额定电流,即按电动机容量千瓦数的2倍选择。

中间继电器接线口诀,四脚继电器接线口诀

已知异步电动机容量,求算其空载电流

口诀:

电动机空载电流,容量八折左右求;

新大极数少六折,旧小极多千瓦数。

说明:

中间继电器接线口诀,四脚继电器接线口诀

(1)异步电动机空载运行时,定了三相绕组中通过的电流,称为空载电流。绝大部分的空载电流用来产生旋转磁场,称为空载激磁电流,是空载电流的无功分量。

还有很小一部分空载电流用于产生电动机空载运行时的各种功率损耗(如摩擦、通风和铁芯损耗等),这一部分是空载电流的有功分量,因占的比例很小,可忽略不计。因此,空载电流可以认为都是无功电流。从这一观点来看,它越小越好,这样电动机的功率因数提高了,对电网供电是有好处的。

如果空载电流大,因定子绕组的导线载面积是一定的,允许通过的电流是一定的,则允许流过导线的有功电流就只能减小,电动机所能带动的负载就要减小,电动机出力降低,带过大的负载时,绕组就容易发热。但是,空载电流也不能过小,否则又要影响到电动机的其他性能。

一般小型电动机的空载电流约为额定电流的30%~70%,大中型电动机的空载电流约为额定电流的20%~40%。具体到某台电动机的空载电流是多少,在电动机的铭牌或产品说明书上,一般不标注。

可电工常需知道此数值是多少,以此数值来判断电动机修理的质量好坏,能否使用。

中间继电器接线口诀,四脚继电器接线口诀

(2)口诀是现场快速求算电动机空载电流具体数值的口诀,它是众多的测试数据而得。它符合“电动机的空载电流一般是其额定电流的1/3”。

同时它符合实践经验:“电动机的空载电流,不超过容量千瓦数便可使用”的原则(指检修后的旧式、小容量电动机)。

口诀“容量八折左右求”是指一般电动机的空载电流值是电动机额定容量千瓦数的0.8倍左右。

中型、4或6极电动机的空载电流,就是电动机容量千瓦数的0.8倍;新系列,大容量,极数偏小的2级电动机,其空载电流计算按“新大极数少六折”;

对旧的、老式系列、较小容量,极数偏大的8极以上电动机,其空载电流,按“是小极多千瓦数”计算,即空载电流值近似等于容量千瓦数,但一般是小于千瓦数。

运用口诀计算电动机的空载电流,算值与电动机说明书标注的、实测值有一定的误差,但口诀算值完全能满足电工日常工作所需求。

微信公众平台 相关内容汇总

9月07日

变压器铁芯常见故障类型、测试方法以及铁芯检修质量标准

9月6日

认识三相电力变压器:铁芯、线圈、外壳、油枕等

8月28日

变压器的常见故障的修复以及八大故障解决办法

8月02日

变压器烧毁的原因以及应对措施

7月19日

干货 | 变压器频频爆炸原因在哪里?

7月16日

一张图秒懂各式变压器

文章源于网络,配电通整理,版权归原作者所有

看过文章后,文章底部留言指出电小妹小筱的错误。如果您还不满足,就加入电力人的交流群,与电友们共同死磕。

QQ:2927105692,小筱微信:peidiantong,告诉我您需要的内容!配电通

中间继电器接线口诀,四脚继电器接线口诀

公众号:pdiantong

中间继电器接线口诀,四脚继电器接线口诀

中间继电器接线口诀,四脚继电器接线口诀

4脚继电器接线接法?

继电器的接线法:

85、86为继电器启动讯号的输入端(小电流的输入),87为输出端(大电流流出端),30就是供给大电流的来源(一般都是接到电瓶的正极),当85、86有讯号(通电)时,这时继电器会将87和30接通,这样大电流就会从87流出,如果85、86没有讯号,这样87a端就会和30接通。

正转负的接法:

首先要用继电器,不是防盗器里面的那个东西,防盗器里面的叫做断电器继电器又4个脚和5个脚的继电器。

例如:

4脚继电器的数字分别为30 87 85 86,85和86一组脚是同一个线圈上的,那么把85接正【你说的行李箱的正电,就是防盗器输出的那条线一般为红黑线】,86和30接地,87接行李箱的马达线【此时的87这个脚输出的是负电哦】,但是我所遇到的行李箱开启控制线都是正电,没有遇到负电的,要是控制的是正电就不用加继电器转换了,要是是负电就要照我说的方法做了,很简单的5个脚的继电器也是一样的接法,87a那个就不用接就OK了。

继电器(Relay),也称电驿,是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。继电器线圈在电路中用一个长方框符号表示,如果继电器有两个线圈,就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法:一种是把它们直接画在长方框一侧,这种表示法较为直观。

以上就是关于中间继电器接线口诀,四脚继电器接线口诀的知识,后面我们会继续为大家整理关于继电器接线口诀的知识,希望能够帮助到大家!
